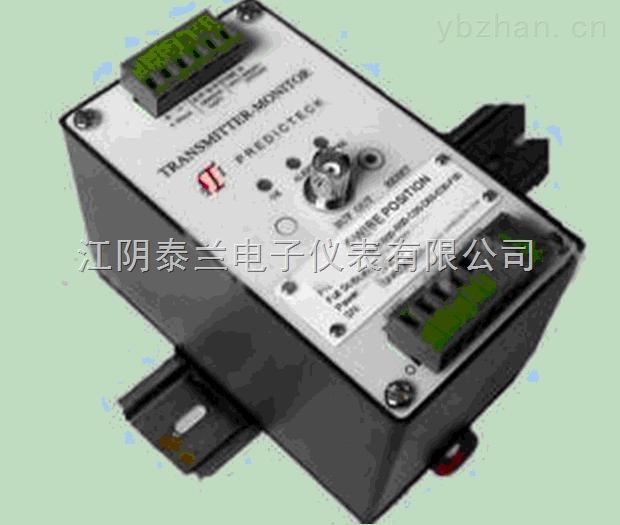

ST301轴振动变送保护表瑞士赛图

• 型   号：
• 价   格：10

ST301 可直接与涡流探头连接，ST301不需外接前置器, 它将前置器内置, 简化了操作程序, 并且，由于监测器组件的减少，其可靠性得到提高。
ST301通过标准的4—20mA电流信号输出，相应反应出对轴振动的监测。和其它ST监测表一样，ST301也可直接驱ST301轴振动变送保护表瑞士赛图

订购留言

分享到：

• ST301 可直接与涡流探头连接，ST301不需外接前置器, 它将前置器内置, 简化了操作程序, 并且，由于监测器组件的减少，其可靠性得到提高。
• ST301通过标准的4—20mA电流信号输出，相应反应出对轴振动的监测。和其它ST监测表一样，ST301也可直接驱动两级报警继电器，并可保持“报警”和“连锁”指示状态。

• 技术参数：

• 电气指标：

电源：22 - 30VDC (nominal 24VDC)，100mA

220VAC  ±20%，50Hz, 30mA

110VAC  ±20%，60Hz, 50mA

• 频率响应：

一般：2.0 – 1.0KHz

低频选项： 0.5 – 100Hz

• 外接探头：

接口：同轴电缆接口；

系列：8300涡流传感器、延长电缆系列。

缓冲输出（GAPV，BUF OUT）：

原始信号的输出∶

输出灵敏度：8.0 mV/μm (200 mV/mil)；

线性范围：0.25－2.25mm

电压输出范围：2-18V（非校验）；

探头安装间隙电压：8.0+/-0.5V

输出阻抗：100Ω。

zui大传输距离：300米。

• 总振动输出（4－20mA）：

4－20mA，有源，驱动750Ω的负载

1－5V，有源，输出阻抗250Ω

• 报警点设置（Normal/Set）：

范  围：0－100％满量程

精确度：±1%

• 报警继电器（Alert/Danger）：

密封：环氧树脂。

节点容量：2A/220VAC或2A/24VDC；电阻性负载

节点类型：单刀双掷，SPDT

输出隔离：1000VDC

• 运行状态LED指示：

OK灯 (绿色)：

输入无短路和开路

变送表自检通过

报警 (黄色)：超过设置点

连锁(红色)：超过设置点

报警复位/报警旁路（RESET）：
